Hochgeschwindigkeits-Elektromotor-Prüfstände
Hochgeschwindigkeits-E-Motor-Prüfstände für Elektrofahrzeuge (EV), Anwendungen in der Luft- und Raumfahrt sowie den Werkzeugmarkt.
Warum?
ENORISE entwirft und liefert kundenspezifische E-Motor-Prüfstände zur präzisen Validierung von Elektromotoren unter realen Betriebsbedingungen.
Die Lösungen reichen von Direktantrieben über Back-to-Back- bis hin zu Getriebearchitekturen und sind auf Drehzahl, Drehmoment, Leistung und spezifische Testanforderungen zugeschnitten.
Was ist ein Elektromotor-Prüfstand?
An Elektromotor-Prüfstand ist eine kontrollierte Testplattform, die zur Validierung verwendet wird Leistung, Wirkungsgrad, thermisches Verhalten, Langlebigkeit und Sicherheit von Elektromotoren unter realen Betriebsbedingungen. Es kombiniert eine DynamometerAntriebsstrang, Instrumentierung und Automatisierung zur Reproduktion realer Lastbedingungen.
Moderne Prüfstände basieren zudem auf hochpräzisen Mess- und Datenerfassungssystemen, wie zum Beispiel Leistungsanalysatoren zur Analyse elektrischer Signale und Modulare Datenerfassungsplattformen, angepasst an Hochspannungsumgebungen, um eine genaue Überwachung der elektrischen, thermischen und mechanischen Parameter zu gewährleisten.
Je nach Testumfang können Testumgebungen integriert werden Kühlmittelaufbereitung für den Elektromotor und/oder Wechselrichter sowie Klimaanlagen zur Simulation von Umweltbedingungen.
Wichtigste Herausforderungen bei der Prüfung von Hochgeschwindigkeits-Elektromotoren
Die Prüfung von Hochgeschwindigkeits-Elektromotoren stellt besondere technische Herausforderungen dar:

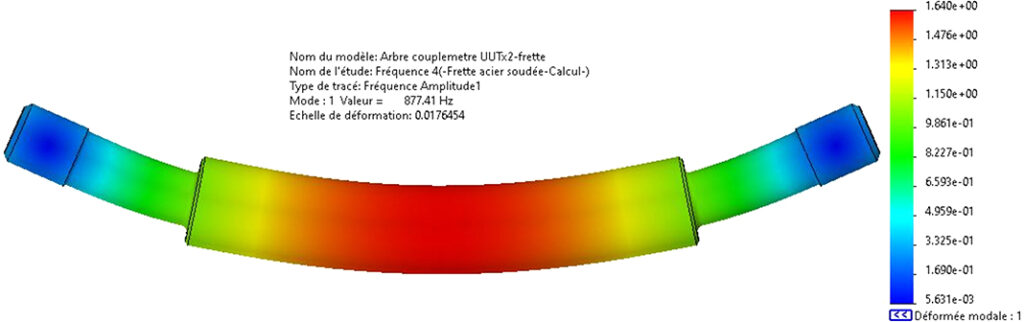

- Mechanische Stabilität bei hohen Geschwindigkeiten (Wellenlinienauslegung, kritische Drehzahlen, Resonanzkontrolle)

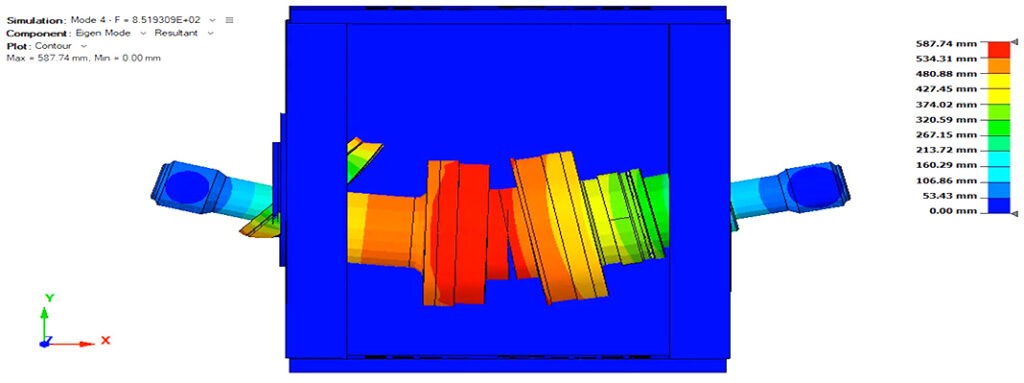

- Schwingungsmanagement (zentrale Herausforderung): Kontrolle von Unwucht, Fehlausrichtungseffekten, Lagerharmonischen und Strukturresonanzen zur Gewährleistung von Messgenauigkeit und sicherem Betrieb
- Integration elektrischer Energie (Hochspannung/Hochstrom, Wechselrichterintegration, EMV-Anforderungen)
- Wärmemanagement (Motor- und Wechselrichterkühlung, Wiederholbarkeit der Temperaturbedingungen)
- Instrumentierung und Datenqualität (Drehmoment-/Drehzahlgenauigkeit, synchronisierte Datenerfassung, Leistungsmesser)
- Sicherheit (Hochspannungsverriegelungen, Schutz rotierender Teile, Notabschaltlogik)
ENORISE-Angebot
ENORISE bietet Komplette Prüfstandlösungen für Elektromotorendarunter:
- Hochgeschwindigkeits-Prüfstandtechnik (einschließlich Architekturen mit 30,000 U/min)

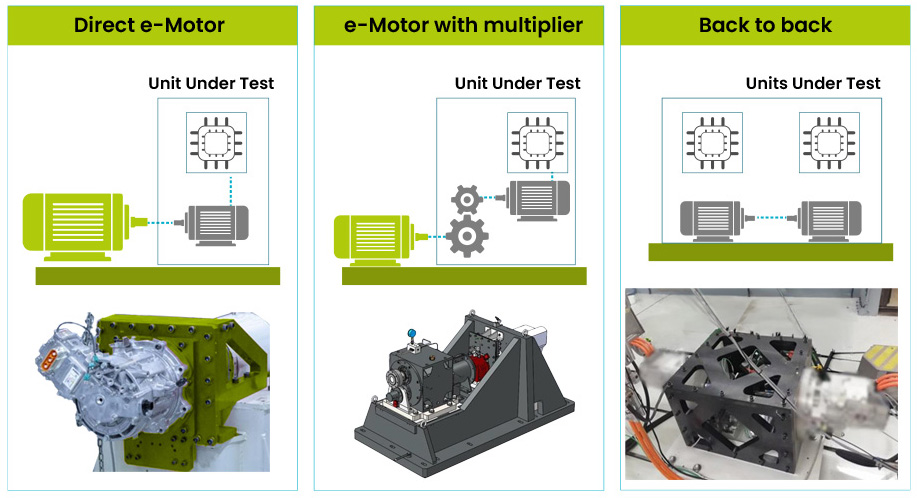

- Alle Typen, vom direkten Elektromotor-Prüfstand bis hin zu Back-to-Back- und Elektromotoren mit Multiplikator
- Automatisierung und Testausführung (Kartierung, Ausdauer, Übergangszyklen, Berichterstattung, Produktionskonformität)
- Thermische und klimatische Integration (Kühlmittelaufbereitung, Klimakammeroptionen)
- Luft- und Raumfahrtangebot: für elektrische Antriebs- und Aktuatorprüfungen (eVTOL / hybrid-elektrisch)

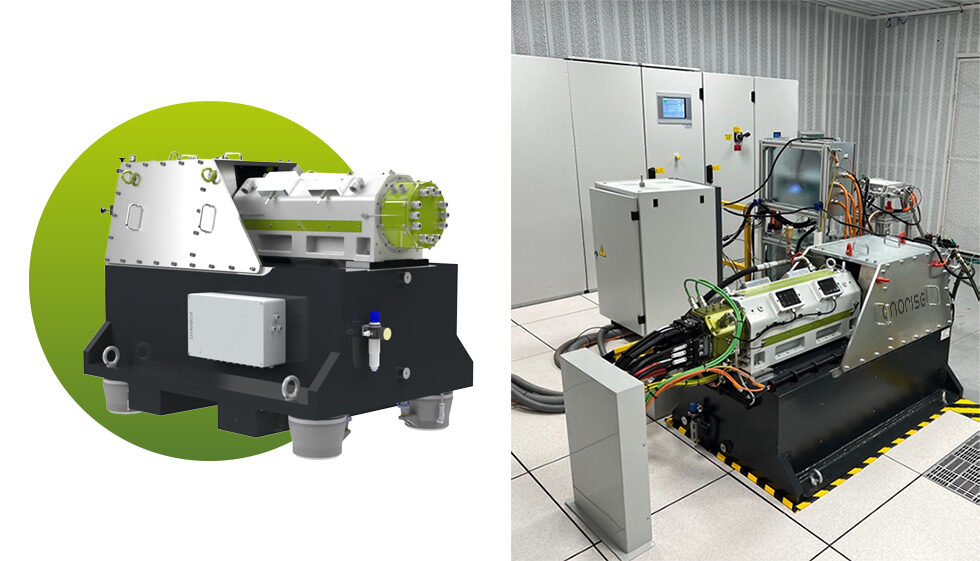

- Lieferung eines schlüsselfertigen Prüfstands (Mechanik, Elektrotechnik, Automatisierung, Inbetriebnahme)
- Skalierbare Lösungen von der Automatisierung bis hin zu kompletten Dynamometersystemen einschließlich:
- MORPHEEEchtzeit-Automatisierungsplattform mit speziellen Anwendungen für die Prüfung von Elektromotoren
- OSIRIS Leistungsmesser für hochpräzise elektrische Signalmessung und -analyse
- MIO-Datenerfassungssysteme, entwickelt für elektrische und Hochspannungsanwendungen
- Dyno-Bereich, was Hochgeschwindigkeits-Elektromotortests ermöglicht
Typische Leistungsmerkmale für Direktantriebsmotoren
| Capability | Typischer Bereich / Option |
| Max Geschwindigkeit | Bis zu 30,000 U/min (Hochgeschwindigkeitsarchitekturen verfügbar) |
| Energieversorgung | Bis zu 650 kW – Mehr auf Anfrage |
| Drehmoment | Bis zu 1000 Nm – Mehr auf Anfrage |
| Klimakammer (optional) | Typischerweise -40 °C bis +120 °C |
| Erweiterte Klimaverträglichkeit (projektabhängig) | Bis zu -72 °C bis +180 °C |
| Kühlmittelaufbereitung | Typischerweise -40 °C bis +150 °C |
| Radwege | Bis zu 2 Stromkreise (Motor + Wechselrichter) |
| Automation | Automatisierte Abläufe, Berichterstattung, Rückverfolgbarkeit |
| Sicherheit | Hochspannungsverriegelungen, Schutzgehäuse, Notabschaltlogik |
| NVH-Bereitschaft (optional) | Optionen für Schwingungsüberwachung und akustische Integration |
Vorteile von ENORISE
Die Wahl von ENORISE bedeutet:
- Zuverlässige Hochgeschwindigkeitsprüfung mit robusten Bankarchitekturen
- Hochwertige Messdaten für Leistung, Effizienz und Wärmekarten
- Schnellere Testausführung durch Automatisierung und wiederholbare Verfahren
- Sichere Operation in Hochspannungs- und Hochgeschwindigkeitsumgebungen
- Skalierbare Lösungen (zukünftige Verbesserungen bei Geschwindigkeit, Leistung, Konditionierung und Instrumentierung)
- Möglichkeit zur Aufrüstung des Eisprüfstands zu einem Elektromotorprüfstand
FAQ
Welche Tests können an einem Elektromotor-Prüfstand durchgeführt werden?
Leistungs-, Wirkungsgrad- und thermische Charakterisierung, Dauerlaufzyklen, Wechselrichterintegrationstests und optionale NVH-bezogene Messungen, Winkelpositionierungstest
Kann ENORISE Klimatests integrieren?
Ja. Klimakammern und Klimaanlagenlösungen können je nach Anwendungsbereich und angestrebtem Temperaturbereich integriert werden.
Kann die Kühlmittelaufbereitung mit einbezogen werden?
Ja. Mehrkreis-Kühlmittelkonditionierung kann zur Temperaturregelung von Motoren und Wechselrichtern integriert werden.
Kann ENORISE die Prüfung von Elektromotoren für die Luft- und Raumfahrt unterstützen?
Ja. ENORISE unterstützt Luft- und Raumfahrtprogramme, die sich mit elektrischen Antrieben und Aktuatortests (eVTOL / hybrid-elektrisch) befassen.
Kann ENORISE die Testbench-Architektur anpassen?
Ja. ENORISE-Prüfstände sind modular aufgebaut und können an die Anforderungen hinsichtlich Geschwindigkeit, Drehmoment, Leistung, Prüflingschnittstellen, Kühlung und Instrumentierung angepasst werden.
Kann ENORISE mit verschiedenen CAN-Steuergeräten kommunizieren?
Ja. ENORISE-Systembänke sind modular aufgebaut und ermöglichen den parallelen Betrieb von bis zu 10 CAN-Kanälen. Unterstützte CAN-Protokolle: nativ, CAN Raw, Extended, XCP, J1939, FD.
